Токарные станки с ЧПУ

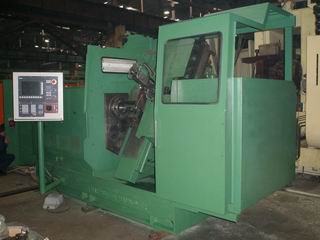

MDW-20 MAXMULLER - токарный станок с ЧПУ (вариант №1):

Цель модернизации и капитального ремонта: Оснащение станка современной системой ЧПУ, приводами и электрооборудованием, обеспечение удобства работы и надежности, повышение производительности и точности станка.

Выполнен капитальный ремонт станка. На станке выполнена замена электроаппаратуры, выполнен новый электромонтаж; установлены новый пульт управления, УЧПУ SINUMERIK 802D BASE LINE; электроприводы SIMODRIVE 611uE с двигателями 1FK7 и цифровой электропривод шпинделя постоянного тока SIMOREG DC-MASTER; проведено обучение обслуживающего персонала.

Работы выполнены за 4 месяца.

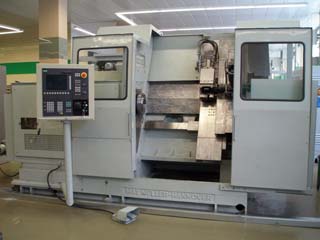

MDW-20S MAXMULLER - токарный станок с ЧПУ (вариант №2):

Цель модернизации и капитального ремонта: Оснащение станка современной системой ЧПУ, приводами и электрооборудованием, обеспечение удобства работы и надежности, повышение производительности и точности станка.

Выполнен капитальный ремонт станка. На станке выполнена замена электроаппаратуры, выполнен новый электромонтаж; установлены новый пульт управления, УЧПУ SINUMERIK 802D BASE LINE; электроприводы SIMODRIVE 611uE с двигателями 1FK7 и SIMOREG DC-MASTER; проведено обучение обслуживающего персонала. Точностные характеристики станка улучшены в сравнении с характеристиками в сдаточном протоколе нового станка. Покраска станка выполнена двухкомпонентной автоэмалью для повышения стойкости покраски в зоне обработке станка к агрессивной СОЖ и для улучшения внешнего вида. Покраска станка выполнена двухкомпонентной автоэмалью.

Работы выполнены за 5 месяцев.


16А20Ф3 - токарно-винторезный станок с ЧПУ

Цель модернизации: Оснащение станка современной системой ЧПУ, приводами и электрооборудованием, увеличение длины станины для увеличения РМЦ до 1,5м, установка 8-ми позиционной револьверной головки, обеспечение удобства работы и надежности, повышение производительности и точности станка.

На станке выполнена комплексная модернизация электрооборудования и капитальный ремонт. Перемонтирован электрошкаф, заменена электроавтоматика; заменены кабели, заменены старые ЧПУ, приводы и двигатели на ЧПУ SINUMERIK 802D BASE LINE, цифровые приводы SIMODRIVE 611UE и синхронные серводвигатели 1FK7 и 1PH7; изготовлен новый пульт управления; изготовлен комплект новой документации, электросхем; проведено обучение оператора. Выполнен перевод привода шпинделя с коробки передач на прямую ременную передачу. Увеличена длина станины. Заменена система смазки и охлаждения. Проведено обучение бригады токарей.

Работы выполнены за 4 месяца.

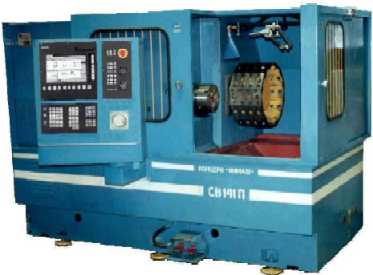

СВ141П - токарный полуавтомат с ЧПУ:

Цель модернизации: Оснащение станка современной системой ЧПУ и приводами; обеспечение работы шпинделя как ось С, обеспечение надежности, повышение точности станка.

Для станка разработан полный комплект конструкторской документации. На станке установлены комплектные электрошкафы; УЧПУ SINUMERIK 802D; электроприводы SIMODRIVE 611uE с двигателями 1FK7 и 1PH7; новый пульт управления, новая гидроаппаратура; проведено обучение обслуживающего персонала.

Работы выполнены за 2 месяца.

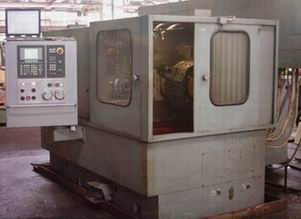

СВ141П - токарный полуавтомат с ЧПУ SINUMERIK:

Цель модернизации: Экономное оснащение станка новой системой ЧПУ.

Для станка разработан полный комплект конструкторской документации. На станке установлены УЧПУ SINUMERIK 802С и энкодеры ЛИР. Старые электроприводы отлажены, пульт управления изменен; проведено обучение обслуживающего персонала.

Работы выполнены на месте у заказчика за 1 месяц.

1525Ф1 - двустоечный токарно-карусельный станок с УЦИ

Цель капитального ремонта и модернизации: Восстановление направляющих станка, приведение станка к паспортным нормам точности. Оснащение станка современным надежным УЦИ и электрооборудованием, обеспечение удобства работы и надежности, повышение производительности и точности станка.

Капитальный ремонт станка выполнен силами ООО "Ремстанкомаш" г. Курган. Комплексная модернизация электрооборудования станка выполнена силами ООО ПКФ "ПромЭКС". Произведена полная замена электрооборудования, электрошкафа, пульта управления. В качестве системы управления применен программируемый контроллер S7-300 (SIEMENS). Установлены УЦИ и индуктивные линейки  SONY для контроля перемещения обоих суппортов с дискретностью 1 мкм и точностью 10мкм. Изготовлен комплект новой документации, электросхем. Проведено обучение оператора.

Работы выполнены за 4 месяца.


1А751Ф3 - вертикально-токарный двухсуппортный автомат с ЧПУ

Цель капитального ремонта и модернизации: Восстановление станка, оборудование станка современной системой ЧПУ и электроприводами, повышение производительности и точности станка.

Выполнен капитальный ремонт станка (с заменой ШВП). Восстановлена гидросистема, система смазки и охлаждения станка. Модернизированы приводы горизонтальных подач суппортов, модернизировано ограждение и пульт. На станке выполнена полная замена электроаппаратуры, выполнен новый электромонтаж; установлены новый пульт управления, УЧПУ SINUMERIK 802D SOLUTION LINE; электроприводы подач SINAMICS S-120 с двигателями 1FK7 и привод шпинделя MIKROMASTER 440 с двигателем 1PH7. Теперь станок позволяет выполнять одновременную работу (резание) двумя суппортами, одновременные смены инструмента, что значительно сократило производственное время. Покраска станка выполнена двухкомпонентной автоэмалью для повышения стойкости покраски в зоне обработке станка к агрессивной СОЖ и для улучшения внешнего вида.

Работы выполнены за 6 месяцев (от заказа до сдачи).

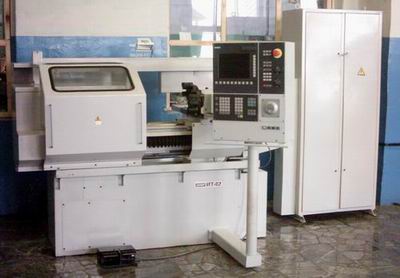

ИТ42С - токарно-винторезный станок с ЧПУ:

Цель капитального ремонта и  модернизации: Оснащение станка современной системой ЧПУ, приводами и электрооборудованием, обеспечение удобства работы и надежности, повышение производительности и точности станка.

Выполнен капитальный ремонт станка. Для электрооборудования станка разработан полный комплект конструкторской документации. На станке выполнена замена электроаппаратуры, выполнен новый электромонтаж; установлены новый пульт управления, УЧПУ SINUMERIK 802D BASE LINE; электроприводы SIMODRIVE 611uE с двигателями 1FK7 и MICROMASTER 420; установлена новая пневмоаппаратура и система смазки, разработана технология под деталь и поставлен комплект инструмента; проведено обучение обслуживающего персонала.

Работы выполнены за 2 месяца.

Перечень токарных станков, с которыми имеем опыт работ по модернизации и ремонту:

• Токарные станки с ЧПУ - ТПК125, ТП-130, 16К20Т1, 16А20Ф3, 16К20Ф3, 16К30Ф3, 16К40Ф3, ТВС-100, DF3 (Германия), MDW-20S, MDW-10S, MDW-5F, СТ100, СТ220, СПК200, 1740РФ3, 1А734Ф3, РТ755Ф3, EEN-400, TUR-630MN, SV18SR, 1В340Ф3, 1И611ПМФ3, MASTURN MT50CNC, 1П756ДФ3

• Вальцетокарный станок с ЧПУ - 1К824.103Ф2

• Токарно-карусельные станки - 1512, 1512Ф3, 1А512Ф3, 1516, 1Е516ПФ2И, 1Е516Ф2, 1525, 1525Ф1, 1Л525Ф1, 1Л532, NT130 PENSOTTI, KRMT 22-24

• Тяжелые токарные станки - 1А665Ф1

• Колесотокарные станки – UBB-112

• Токарные гидрокопировальные станки - TGC-8R

• Автоматы продольного точения с ЧПУ - 11Т16Ф3, ЛА155Ф3

• Токарно-трубонарезные станки ЧПУ - CDM16 COLINET, РТ772Ф3, СА655, САТ630С10Ф4, WNC1003 (Германия)

• Универсальный трубонарезной станок - МО-502
