Расточные И СВЕРЛИЛЬНЫЕ станки с ЧПУ |
||||
2В460 - координатно-расточный станок с УЦИ:Цель модернизации: Замена системы контроля и управления для повышения точности обработки. На станке выполнена замена оптическая система контроля координат на два УЦИ ЛИР-531Р ; установлены инкрементальные фотоэлектрические линейки ЛИР-9 для контроля перемещений по шести осям X Y Z U W B; установлены защиты для датчиков. Для станка изготовлен комплект документации, схем, чертежей пульта управления. Проведено обучение оператора. Точность позиционирования повысилась с 0,2 мм до 0,01 мм! Доработана электроавтоматика станка. Время на проведение работ на месте у заказчика – 3 недели. |
|
||||

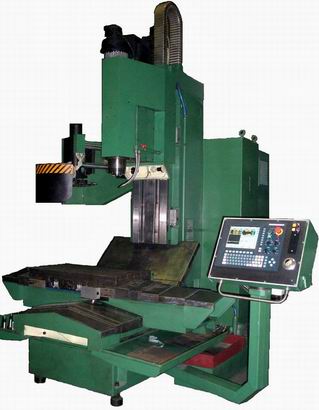

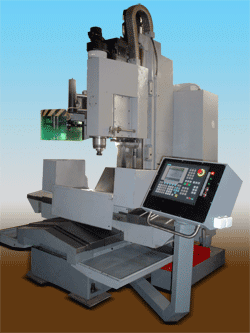

2С150ПМФ4 - вертикальный сверлильно-фрезерно-расточный станок с ЧПУ (вариант №1):Цель капитального ремонта и модернизации: Оснащение станка современной системой ЧПУ, обеспечение удобства работы и надежности. Выполнен капитальный ремонт станка. На станке выполнена замена старой системы ЧПУ на новое УЧПУ SINUMERIK 802C. Перемонтирован электрошкаф, заменены кабели, датчики, отремонтированы приводы и двигатели; изготовлен новый пульт управления; изготовлен комплект новой эксплуатационной документации и электросхем. Работы выполнены за 3 месяца. |
 |
||||
2С150ПМФ4 - вертикальный сверлильно-фрезерно-расточный станок с ЧПУ (вариант №2):Цель капитального ремонта и модернизации: Оснащение станка современной системой ЧПУ, обеспечение удобства работы и надежности. Выполнен капитальный ремонт станка. На станке выполнена замена системы ЧПУ, установлено УЧПУ NC-210. Перемонтирован электрошкаф, заменены кабели, датчики, отремонтированы приводы и двигатели; изготовлен новый пульт управления; изготовлен комплект новой документации, схем. Работы выполнены за 4 месяца. |
|
||||

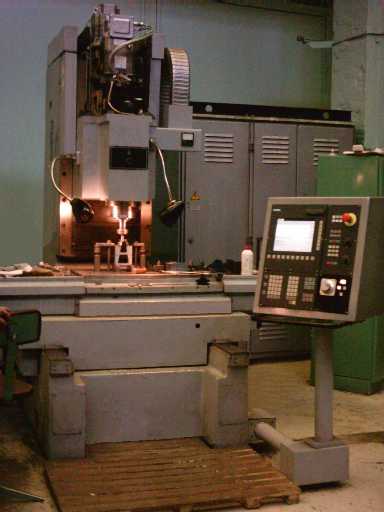

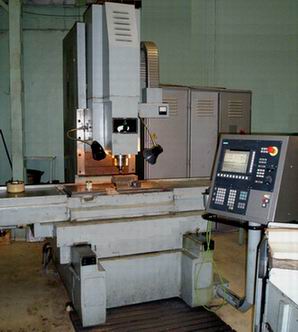

24К40СФ4 - координатно-расточный станок с ЧПУ высокой точности (вариант №1):Цель модернизации: Оснащение станка современной системой ЧПУ и приводами; обеспечение надежности, повышение точности станка. На станке выполнена комплексная модернизация электрооборудования. Перемонтирован электрошкаф, заменена электроавтоматика; заменены кабели, датчики, заменены ЧПУ 2С42-65, приводы ЭПУ-1 и двигатели 3МТА на ЧПУ SINUMERIK 802D, цифровые приводы SIMODRIVE 611UE и синхронные серводвигатели 1FK7 и 1PH7; изготовлен новый пульт управления, отремонтирована гидроаппаратура; изготовлен комплект новой документации, схем; проведено обучение оператора. Заказчиком затрачены средства на 50% меньше стоимости нового станка аналогичной модели и получены гарантийные условия и сервисная поддержка. Работы выполнены на месте у заказчика за 2 месяца. |
|
||||
24К40СФ4 - координатно-расточный станок с ЧПУ высокой точности (вариант №2):Цель модернизации: Оснащение станка современной системой ЧПУ и приводами; обеспечение надежности, повышение точности станка за счет установки фотоэлектрических линеек по осям. На станке выполнена комплексная модернизация электрооборудования. Установлены ЧПУ SINUMERIK 802D, цифровые приводы SIMODRIVE 611UE, синхронные серводвигатели 1FK7 и 1PH7, линейные преобразователи ЛИР-8; изготовлен новый пульт управления и переносной минипульт с маховичком. Работы выполнены на месте у заказчика за 2 месяца. |
|
||||
24К40СФ4 - координатно-расточный станок с ЧПУ высокой точности (Вариант №3):Цель модернизации: Оснащение станка современной системой ЧПУ и приводами; обеспечение надежности, повышение точности станка за счет установки фотоэлектрических линеек по осям. На станке выполнена комплексная модернизация электрооборудования. Установлены ЧПУ SINUMERIK 802D SOLUTION LINE, цифровые приводы SINAMICS S-120, синхронные серводвигатели 1FK7 и 1PH7, линейные преобразователи ЛИР-8; изготовлен новый пульт управления и переносной минипульт с маховичком. Работы выполнены на месте у заказчика за 1 месяц.
|
|
||||
2А637Ф1 - горизонтальный координатно-расточный станок с УЦИ:Цель модернизации: Замена системы контроля и управления для повышения точности обработки. На станке выполнена замена системы ЧПУ Размер 2М-1104 на УЦИ ЛИР-532Р и ЛИР-512Р с функцией позиционирования; заменены сельсины и реечные передачи на инкрементальные фотоэлектрические линейки ЛИР-9; установлены защиты для датчиков; старый пульт управления заменен на новый. Для станка изготовлен комплект документации, схем, чертежей пульта управления. Проведено обучение оператора. Точность позиционирования повысилась с 0,2 мм до 0,01 мм! Доработана электроавтоматика станка. Станок работает в режимах “Ручной”, “Обработка с позиционированием”, “Позиционирование”. Работы выполнены на месте у заказчика за 2 недели.
|
|
||||

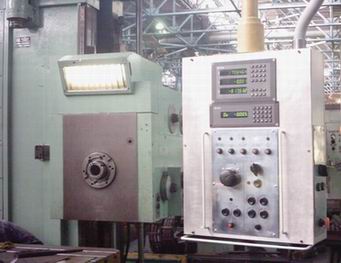

2А622Ф2-1 - горизонтальный координатно-расточный станок с УЦИ:Цель модернизации: Замена устаревшей системы измерения и ЧПУ для повышения точности обработки и производительности. По желанию заказчика на станке вместо устаревшей ненадежной системы ЧПУ 2П32-3И установлены УЦИ ЛИР-532Р и ЛИР-512Р с функцией позиционирования; заменены индуктосины и резольверы на инкрементальные фотоэлектрические линейки ЛИР-9; установлены защиты для датчиков; старый пульт управления заменен на новый. Для станка изготовлен комплект документации, схем, чертежей пульта управления. Проведено обучение оператора. Точность позиционирования повысилась с 0,02 мм до 0,005 мм! Доработана электроавтоматика станка. Станок работает в режимах “Ручной”, “Обработка с позиционированием”, “Позиционирование”. Время на проведение работ на месте у
заказчика – 2 недели.
|
|
||||
СС1000 – специальный сверлильный станок с ЧПУ для металлопрофиляСтанок СС1000 разработан и изготовлен совместно с ООО НПФ «НьюТекс» и предназначен для сверления в металлопрофиле (уголок, швеллер, тавр, двутавр, квадратная труба и т.п.) отверстий расположенных на плоскости профиля в любом порядке в координатах Х-Y. Длина обрабатываемых металлопрофилей до 12 метров. Станок может применяться на предприятиях, изготавливающих металлоконструкции. Подробно о станке - скачать буклет
|
|
||||
Перечень координатно-расточных станков, с которыми имеем опыт работ по модернизации и ремонту:
|
|
||||
